WaferSense® APS——创新的无线Particle量测技术

2020-09-04 22:26

Particle是影响面板行业制造良率的关键因素之一,良率的高低主要取决于工艺、制造设备和管控。人为的疏忽、机器的失常和错误的调整都会影响。使用APS sensor能够省略检测时间,帮助您快速找到影响良率的可能原因。

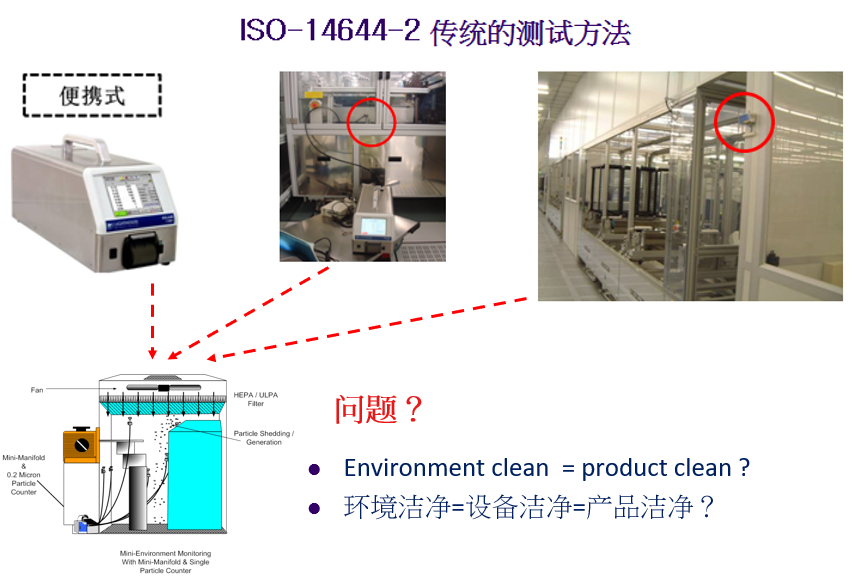

传统的Particle监测方法,是将采样探头安装在无尘室和设备内部固定的位置,检测附近区域的空气中Particle含量,通过数据图表、发送邮件的方式通知品质管控者无尘室的洁净度是否达标。但是无尘室空间的洁净等级高并不代表制程设备内部是洁净的,也不能代表Glass在传送时表面就不被Particle污染。

一.传统测量方式:

二、专门设计的Wafer形状particle量测Sensor

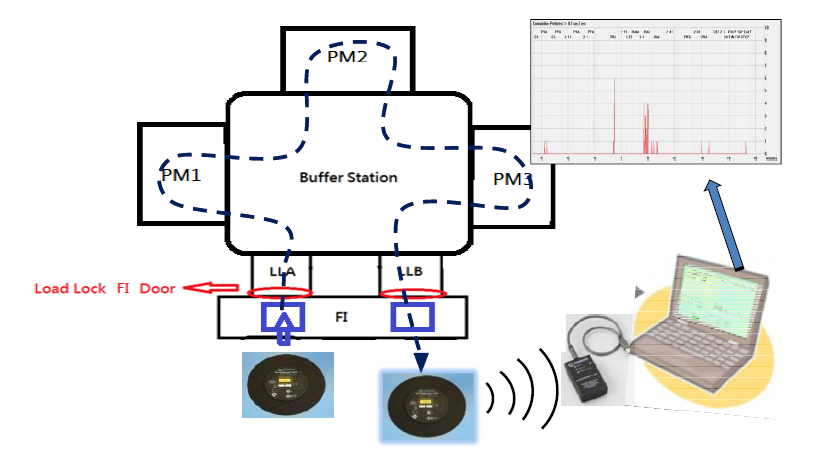

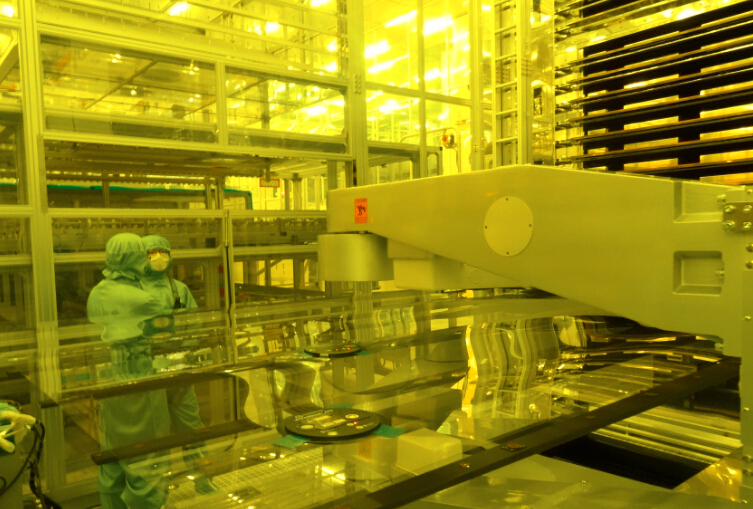

  1. WaferSense APS跟随Glass一起在制程设备流转。

  2. 利用无线蓝牙,将Particle数据实时传递和存储到电脑软体。

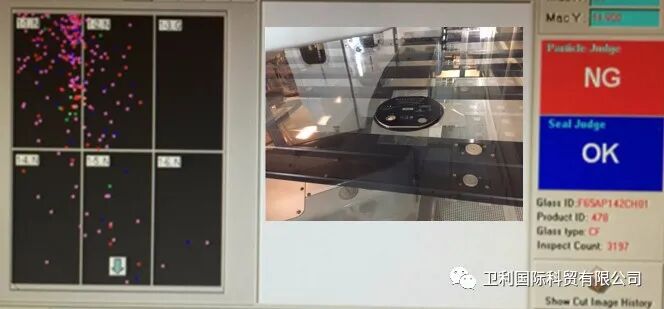

  3. 结合AOI设备,在传输过程中就能及时发现Particle异常点。

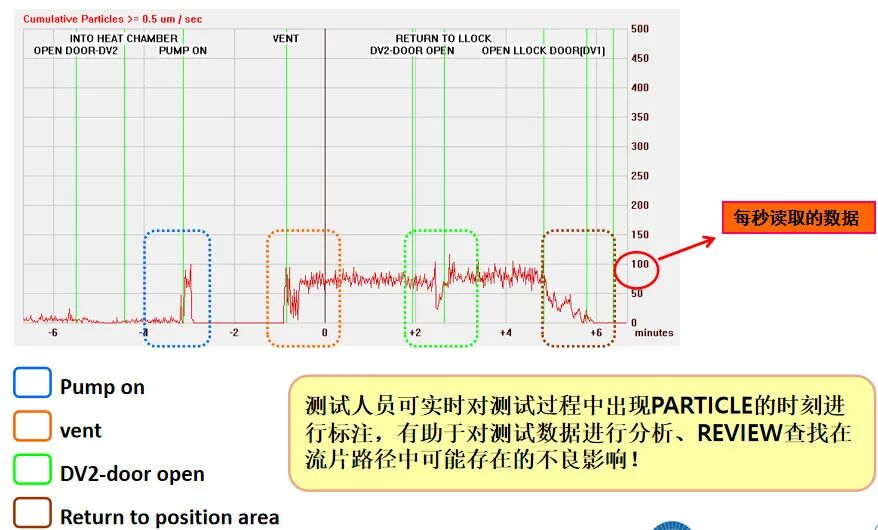

  4. 技术人员可对整个机台的运动轨迹进行标注,便于分析和查找不良。

    2.1

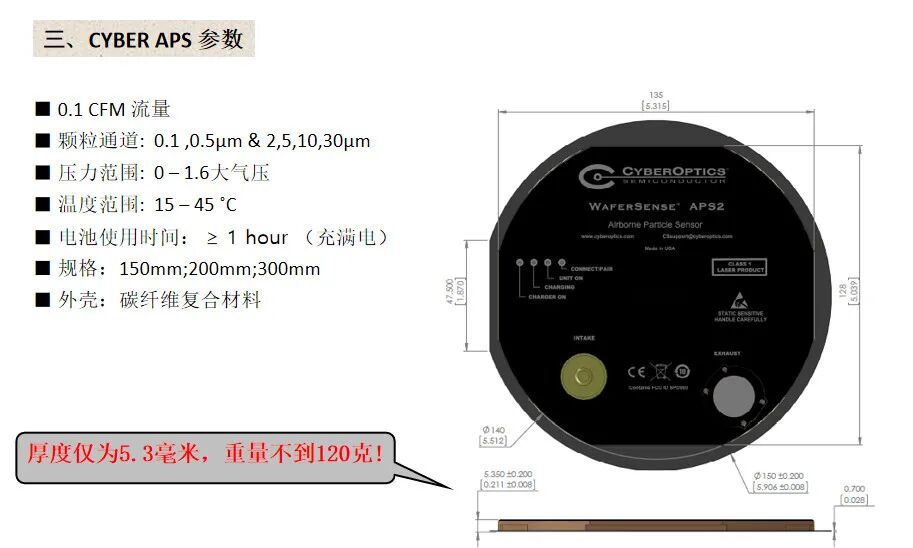

    CYBER APS 参数




2.2 Cyber人机交互界面


3.APS 的作用

  1. 可以提供实时动态测试,结合工艺流程进行检测

  2. 可以深入机台内部检测

  3. 可以发现生产过程中细微的变化

  4. 提高工作效率

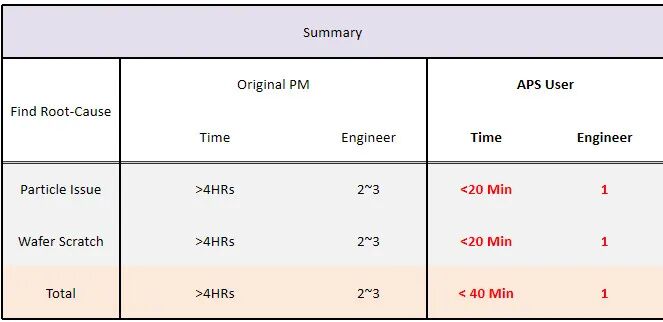

  5. 节省机台的调整时间,提高PM&TPM效率


结合上述优势,最终可以帮助:

提高良率!!!!!!

如有相关需求欢迎咨询探讨。
