VRS 震动侦测传感器介绍及应用

2025-07-13 16:52

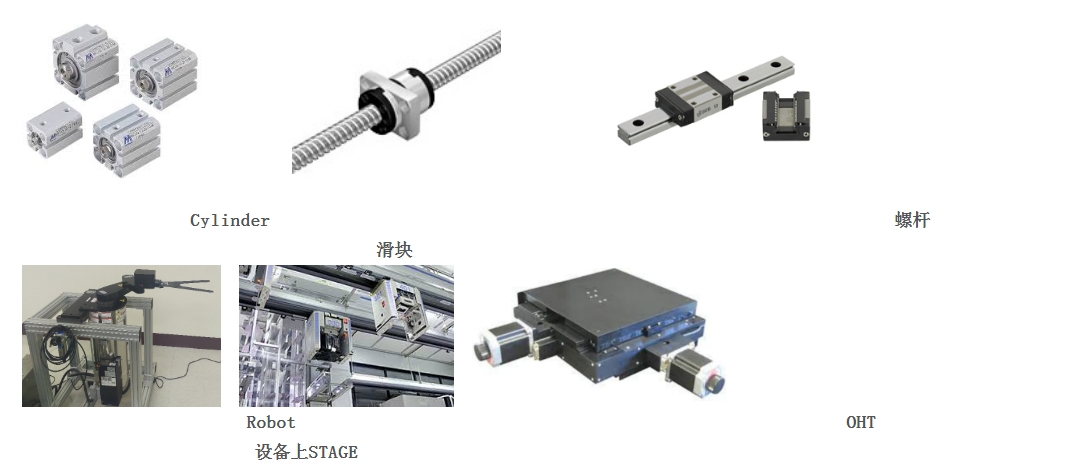

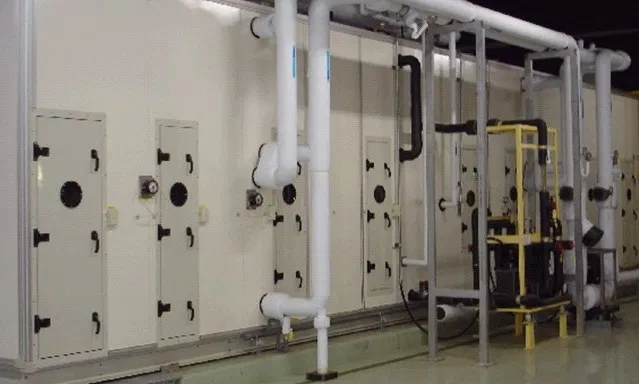

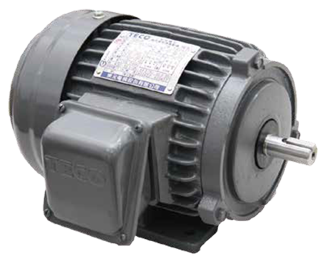

在工厂所制造的产品质量要求越来越高的情况下，不只会对生产线环境的洁净度要求变高，同时也会要求产线稳定生产，避免临时性的故障停机造成产线停摆，进而造成产能的损失。像是马达，pump，robot 等都是工厂常见的部件，当临时损坏故障时必定影响产线的生产，若是能透过震动侦测传感器持续侦测，提早发现异常，及早安排保养进行维修更换，便可避免临时性的停机影响生产，因此在产线重要的部件安装震动侦测传感器，是现代智慧工厂必要的一环。
一般振动量测的传感器区分为三种，分别为位移计、速度规、加速度规，而加速度规为常使用之振动量测之一，加速度量测主要用于中高频率之振动量测，依感测方式可分压电式、应变 / 电容式、压阻式、MEMS 型等四类。目前市面上则以压电式与 MEMS 型式为普遍

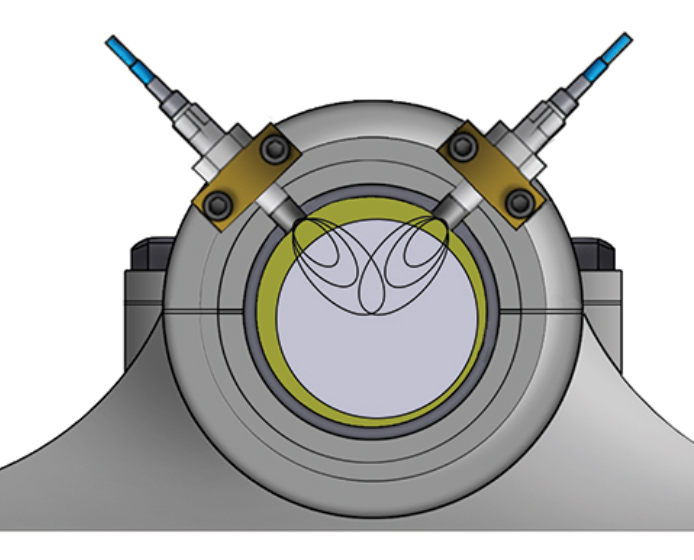

位移计


速度感测规

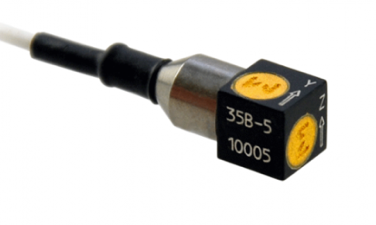

加速度感测规 - 压电型

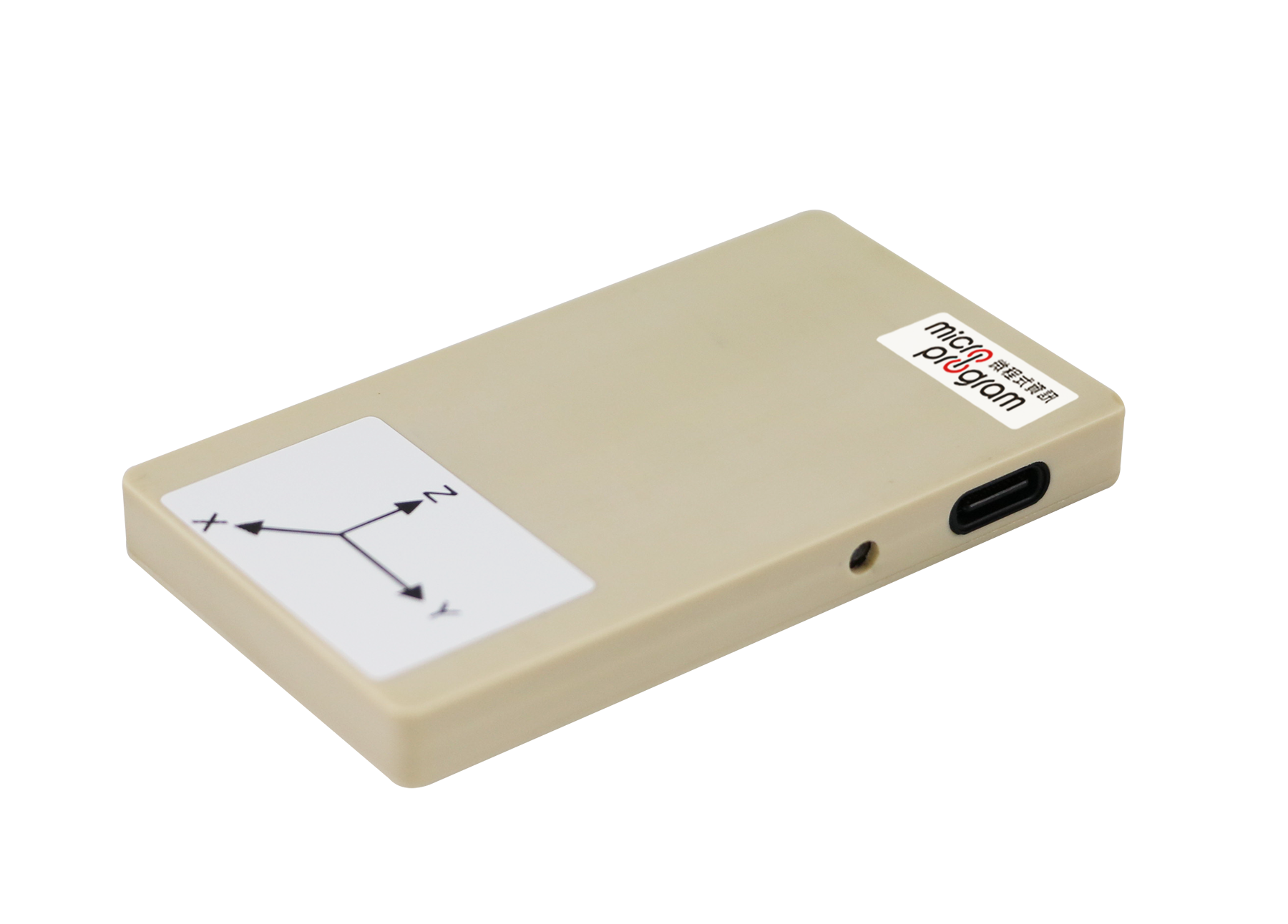

加速度感测规 - MEMS 型

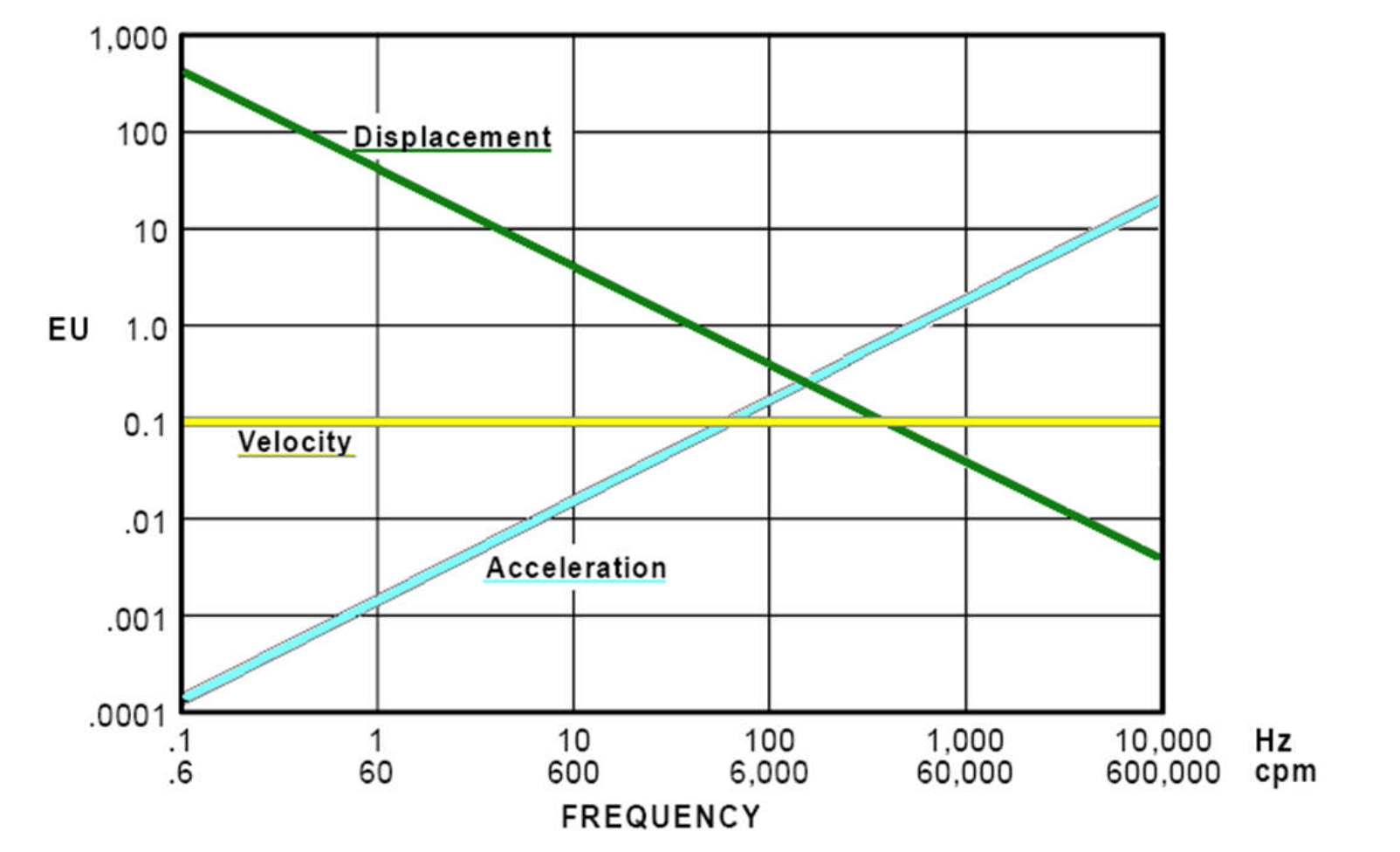

位移：適合低頻量測
速度：一般標準大多使用此當規範，不因頻率而改變，但量測設備較難實作。

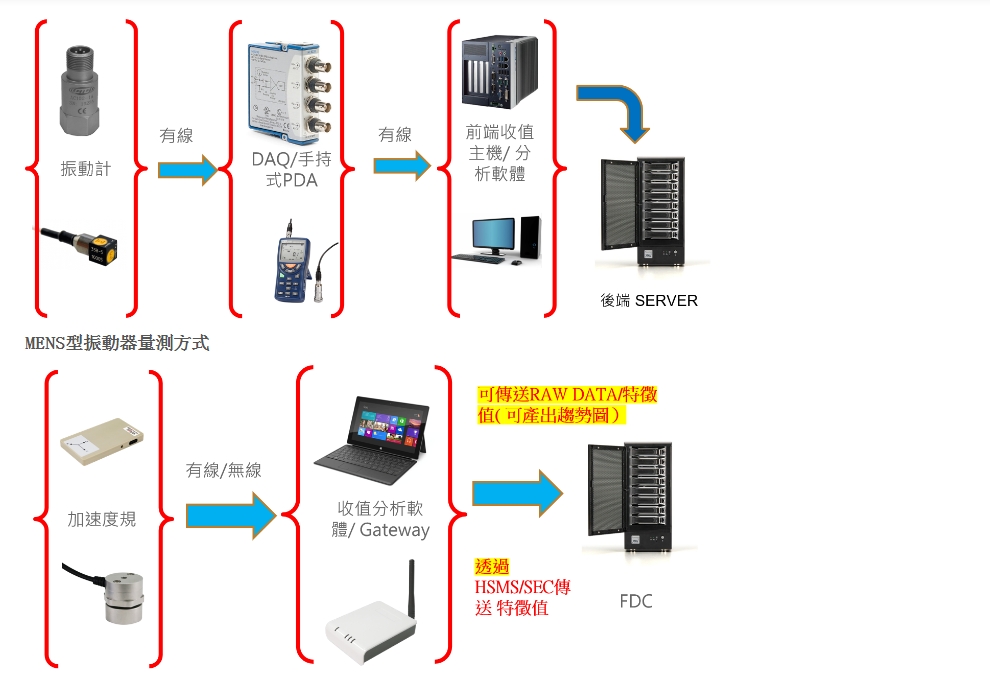

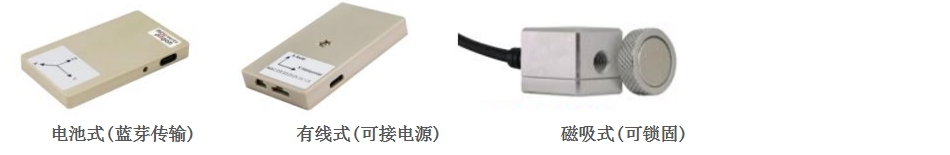

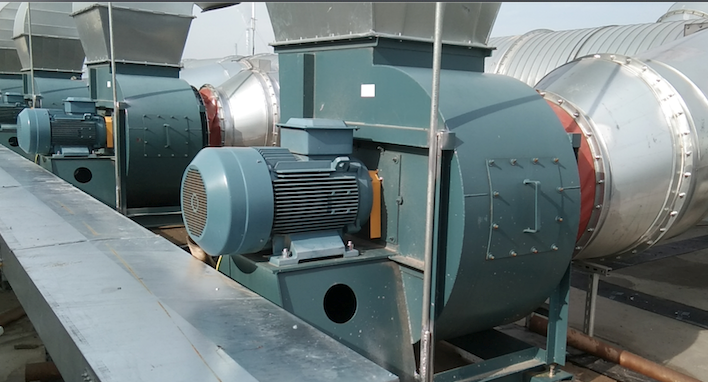

VRS sensor 是 MEMS sensor，具有体积小，采样频率高，并提供有线或无线（蓝芽或 Wify）数据传输，软件功能强大，有 AI 学习功能，非常适合用在工厂内分析震动来源，无论是监控稳态或是非稳态的部件，或是长时间监控厂内设备状况，及早发现设备异常，避免临时性的停机影响生产。VRS sensor 主要有以下几种产品，可依照现场实际状况挑选适合的产品

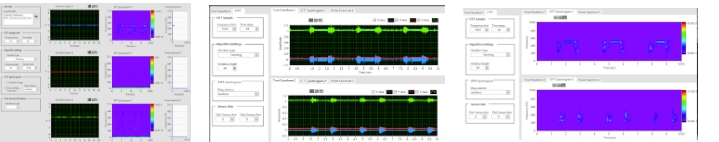

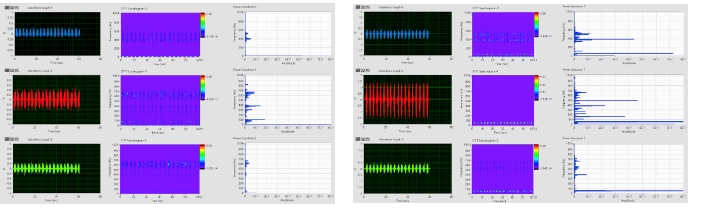

VRS Sensor 软件功能强大，包括

  • 具有 STFT 分析功能，可支持 19 种 Windows Type 转换与 Frequency bins、Time STEPS、Window length、Sample rate… 等参数调整

  • 具有档案比较功能（时域图、时频图、频谱功率.. 等）

  • 具有画面缩放与各窗口显示值之调整

  • 具有 Waveform 与 Power Spectrum 之显示

  • 具有画面缩放与各窗口显示值之调整


    • 具备同时自动连线与各别连线之功能.

    • 使用蓝牙传送资料，并可以无线方式进行 Sensor 程式更新与重啟功能.

    • 可设定 log Cycle、Show Length、Window Size、Step Size.. 等功能.

    • 可设定回传资料是 RAW Data 或特徵值（由 Sensor 本身運作後傳送）

    • 可即時顯示 X、Y、Z 三軸時域圖之特徵顯示

    • 可選擇各別振動 Sensor RAW Data 即時傳送顯示。

    • 可同時接收 6 類振動 Sensor.

    • 可選擇特徵傳送（峰值、均方根值、峰度值.. 等）

    • 可設定加速度與速度之波形

    • 可選擇使用外部振動 Sensor 或內部振動 Sensor

    • 可設定是否開啟 Filtering 功能


    在工厂往工业 4.0 智慧工厂的方向走，整厂监控是不可或缺的一环，而厂内设备的震动监控也将会越来越重要。对于这部分有兴趣的同仁，欢迎一起咨询探讨
    如有相关需求欢迎咨询探讨
    联系人：钟东利 (Ethan)
    邮箱: ethan@winifred-hk.com
